酸の種類が左右する？ 実験的フッ化物ゲルによるエナメル質保護効果の検討

ハイライト

• Carbopol 980 とスズイオンを含有する実験的フッ化物ゲルは、クエン酸によるエナメル質の脱灰を有意に抑制した。

• これらのゲルによる保護効果は、塩酸によって誘発されるエナメル質のエロージョンでは認められなかった。

• 酸の由来は、抗エロージョン性歯科製剤の有効性を大きく左右する。

• エロージョン性歯牙摩耗に対する臨床的予防戦略では、侵襲性を示す酸の化学的性質を考慮すべきである。

研究背景

エロージョン性歯牙摩耗は、細菌の関与とは独立して、酸暴露により歯の硬組織が不可逆的に失われる病態として、近年重要な臨床課題となっている。酸性食品・飲料の広範な摂取や胃酸逆流の発生が、この病態に寄与する。フッ化物を含む歯科用製剤、特にフッ化物を含有する製剤は、エナメル質エロージョンの軽減において重要な役割を担う。しかし、胃由来の塩酸のような内因性酸と、食事由来のクエン酸のような外因性酸とでは、酸の化学的性質が介入効果に影響する可能性がある。本研究は、Carbopol 980 ポリマーおよびスズイオンを組み合わせた実験的抗エロージョン性フッ化物ゲルの保護効果が、これら異なる酸の種類によってどのように修飾されるかを検討し、重要な知見の空白を埋めることを目的とした。

研究デザイン

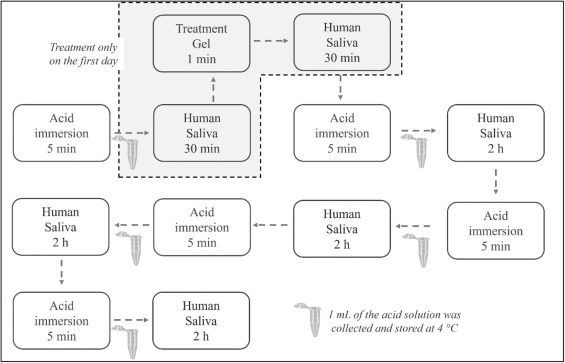

本研究では、ウシ歯エナメル質試料を用いた in vitro の実験デザインにより、ヒト歯エナメル質のエロージョンをモデル化した。酸性負荷として、0.03% 塩酸および 1% クエン酸の2条件を設定し、両者の酸性度を比較可能とするため、いずれも pH 2.3 に調整した。初回のエロージョン処理後、エナメル質試料には以下の4種のゲルのいずれかを適用した。1) 酸性リン酸フッ化物（Acidulated Phosphate Fluoride, APF）ゲル（フッ化物 12,300 ppm、pH 5.2）；2) Carbopol 980 ゲル（C980、2 g/100 mL、pH 5.0、プラセボ）；3) フッ化ナトリウム＋Carbopol 980（NaF + C980、フッ化物 7,500 ppm、pH 5.5）；4) フッ化ナトリウム＋塩化スズ＋Carbopol 980（NaF + Sn + C980、フッ化物 7,500 ppm、スズ 15,000 ppm、pH 5.5）。エナメル質脱灰の評価のため、5日間のエロージョンサイクル全体を通じて、ミネラル溶出―カルシウムおよびリン酸―を定量した。試料の表面形態および元素組成は、走査電子顕微鏡（Scanning Electron Microscopy, SEM）およびエネルギー分散型X線分光法（Energy-Dispersive Spectroscopy, EDS）で検討した。データ解析にはノンパラメトリック統計（Kruskal-Wallis 検定および Dwass-Steel-Critchlow-Fligner 検定）を用い、有意水準は α=0.05 とした。

主な結果

ベースライン測定では、クエン酸は塩酸と比較してエナメル質からのミネラル溶出を有意に増加させ、カルシウムおよびリン酸の喪失は顕著に高かった（カルシウム p=0.003、リン酸 p<0.001）。これは、pH が同一であっても脱灰能に差があることを示している。

処理後の解析では、カルシウム喪失に関する有意差は、クエン酸負荷下でのみゲル間に認められた（p<0.001）。具体的には、NaF + C980 および NaF + Sn + C980 の各ゲルは、Carbopol プラセボと比較してカルシウムおよびリン酸の溶出を大幅に抑制し、その有効性は APF ゲルと同等であった。これらの結果は、フッ化物の存在、スズイオンの有無にかかわらず、クエン酸によるエロージョンの状況下でミネラル溶解を効果的に軽減したことを示している。

一方、塩酸負荷下では、治療群間に統計学的有意差は認められず、実験的ゲルが塩酸介在性のエナメル質エロージョンに対して保護効果を付与しなかったことが示唆された。

SEM および EDS の解析は定量結果を支持していた。フッ化物含有ゲルで処理したエナメル質表面では、保護的な表面沈着物が認められ、フッ素およびスズ元素の検出可能な残存が確認されたことから、ミネラルの安定化および沈殿物形成が示唆された。こうした表面変化は、クエン酸条件下で観察されたエロージョン抵抗性に寄与した可能性が高いが、塩酸のエロージョン作用を打ち消すには不十分であった。

専門家コメント

本研究は、抗エロージョン性ゲルによるエナメル質エロージョン予防が、すべての酸性負荷に対して一様に有効ではないことを重要な点として示している。クエン酸は分子構造が複雑でキレート能を有するため、エナメル質表面で金属‐フッ化物沈殿物の形成を促進し、フッ化物およびスズイオンを組み合わせた製剤の保護効果を高める可能性がある。これに対し、塩酸は単純な一価酸であり、強いプロトン活性を示す一方でキレート能を欠くため、こうした保護機構を阻害する可能性が高い。

in vitro のウシ歯エナメル質モデルはエロージョン研究に広く受け入れられているが、唾液、ペリクル、食習慣なども侵蝕過程に影響するため、in vivo の臨床状況への外挿には慎重な解釈が必要である。これらの知見を検証し、患者ごとのエロージョンリスクに応じた製剤を最適化するためには、さらなる臨床試験が求められる。

本研究は、酸産生負荷の特性を考慮した個別化予防戦略がエロージョン性歯牙摩耗の管理を改善するという、近年のコンセンサスとも整合する。酸の化学的性質の重要性が示されたことにより、ポリマー系生体接着剤と金属イオンを組み合わせてエナメル質抵抗性を高める、個別化抗エロージョン薬剤のさらなる検討が支持される。

結論

Carbopol 980 とスズイオンを含有する実験的抗エロージョン性フッ化物ゲルの保護効果は、侵襲性を示す酸の由来および化学的性質によって修飾される。これらのゲルはクエン酸によって誘発されるエナメル質ミネラル喪失を有意に抑制したが、塩酸によるエロージョンに対しては同様の効果を示さなかった。臨床家は、抗エロージョン製剤が多様な酸性刺激に起因するエナメル質エロージョンを一様に防御するわけではないことを認識すべきである。エロージョン性歯牙摩耗に対する予防治療の開発および臨床応用においては、酸の化学的性質を不可欠な考慮事項として組み込む必要がある。これらの知見は、酸性負荷のプロファイルに基づいて治療アプローチを差別化し、歯科における予防ケアを最適化する道を開くものである。

資金提供および臨床試験

原著論文では、資金提供 स्रोतまたは臨床試験登録については明記されていなかった。今後の研究では、出資元および臨床試験データベースへの登録に関する透明性の確保が望まれる。

参考文献

1. Da Silva Silveira Cardoso TB, Estenico MR, Torres CRG, Borges AB, Mailart MC, da Silva Ávila DM. Acid origin modulates the protective effect of an experimental anti-erosive gel against enamel erosion. J Dent. 2026 Oct 14:107105. doi: 10.1016/j.jdent.2026.107105. PMID: 42874983.

2. Lussi A, Carvalho TS. Erosive tooth wear: a multifactorial condition of growing concern and increasing knowledge. Monogr Oral Sci. 2014;25:1-15.

3. Zero DT. Etiology of dental erosion–extrinsic factors. Eur J Oral Sci. 1996;104(2 ( Pt 2)):162-77.
